Programmable Multi-Axis Controller CK3M/CK5M CPU Unit

CK[]M-CPU1[]1

Multi-axis control with a fastest servo cycle time of 25 μs/5 axes enables precision machining

(Unit: mm)

CPU Unit

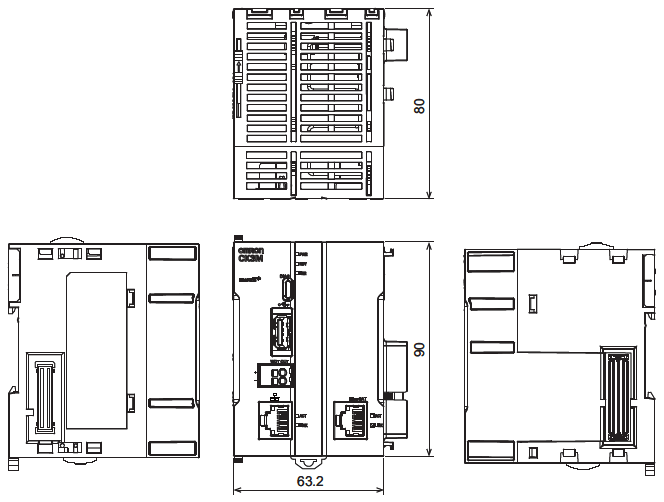

CK[]M-CPU1[]1 Dimensions 1

End Cover

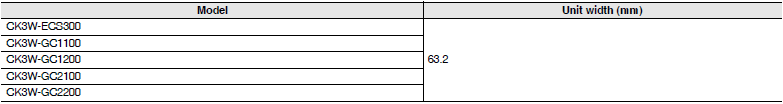

CK[]M-CPU1[]1 Dimensions 2

Power Supply Unit

CK[]M-CPU1[]1 Dimensions 3

CPU Unit

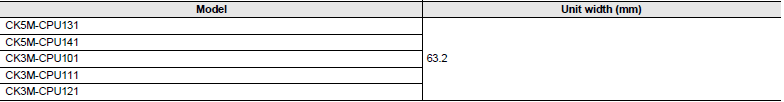

CK[]M-CPU1[]1 Dimensions 4

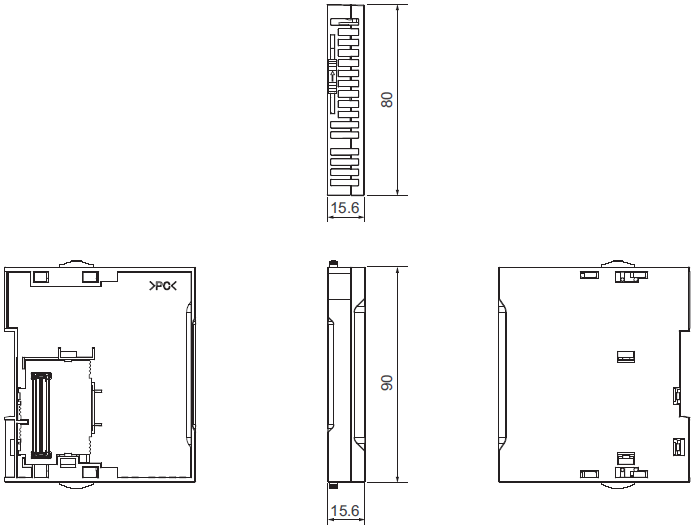

End Cover

CK[]M-CPU1[]1 Dimensions 5

Axis Interface Unit

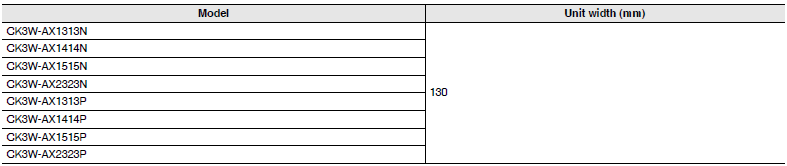

CK[]M-CPU1[]1 Dimensions 6

Digital I/O Unit, Analog Input Unit, Expansion Master Unit, and Expansion Slave Unit

CK[]M-CPU1[]1 Dimensions 7

Encoder Input Unit / Laser Interface Unit

CK[]M-CPU1[]1 Dimensions 8

Expansion Master Unit and Expansion Slave Unit

CK[]M-CPU1[]1 Dimensions 9

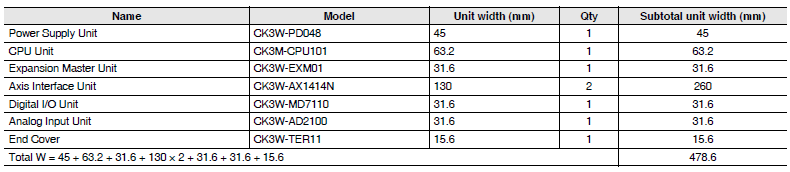

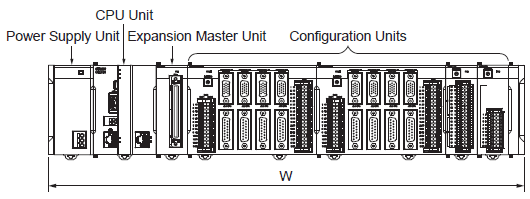

Design Example for Width W

CK[]M-CPU1[]1 Dimensions 10
CK[]M-CPU1[]1 Dimensions 11
