XW2B (Standard-type)

Standard-type Connector-Terminal Block Conversion Units

XW2B (Standard-type)

Simplifies Connector and terminal block replacement, and requires less in-panel wiring.

* Information in this page is a reference that you created on the basis of information in the product catalog before the end of production, may be different from the current situation, such as goods for / supported standards options / price / features of the product. Before using, please check the compatibility and safety system.

(Unit: mm)

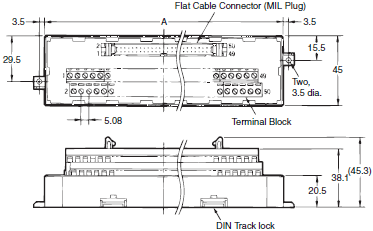

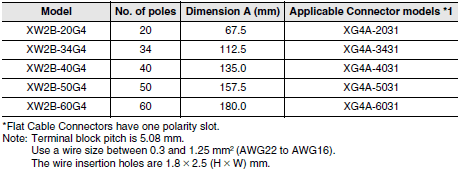

Flat Cable Units with a Terminal Block with M3 Screws
XW2B-[][]G4

XW2B (Standard-type) Dimensions 1
XW2B (Standard-type) Dimensions 2

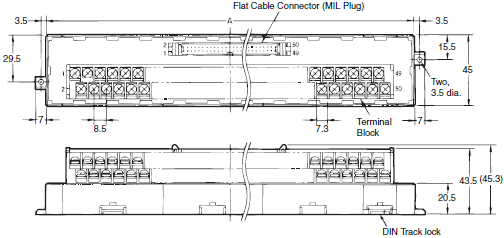

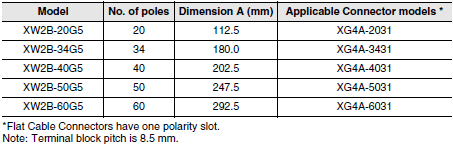

Flat Cable Units with a Terminal Block with M3.5 Screws
XW2B-[][]G5

XW2B (Standard-type) Dimensions 3
XW2B (Standard-type) Dimensions 4

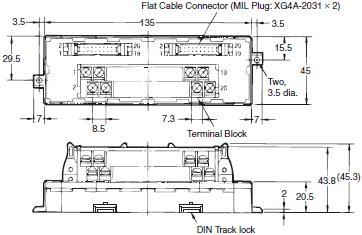

Twin-connector Units with a Terminal Block with M3.5 Screws
XW2B-40G5-T

XW2B (Standard-type) Dimensions 5

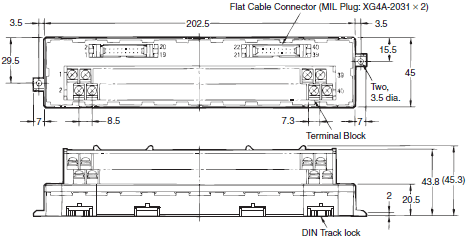

Daisy Chain Units with a Terminal Block with M3.5 Screws
XW2B-20G5-D

XW2B (Standard-type) Dimensions 6

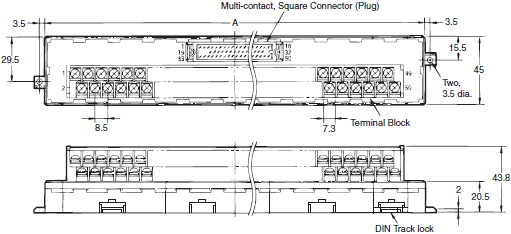

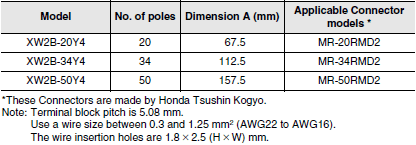

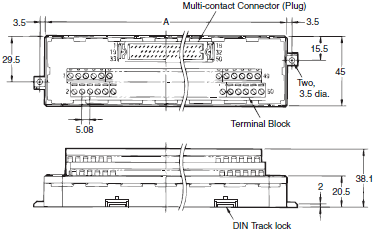

Multi-pole, Square-connector Plug Units with a Terminal Block with M3 Screws
XW2B-[][]Y4

XW2B (Standard-type) Dimensions 7
XW2B (Standard-type) Dimensions 8

Multi-pole, Square-connector Plug Units with a Terminal Block with M3.5 Screws
XW2B-50Y5

XW2B (Standard-type) Dimensions 9
XW2B (Standard-type) Dimensions 10

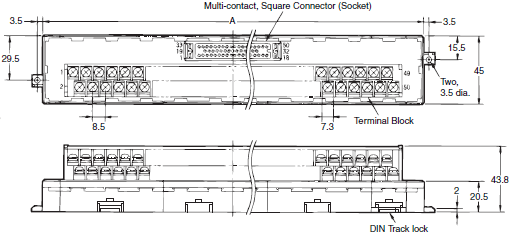

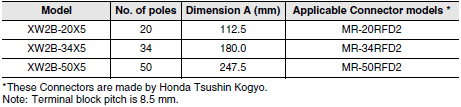

Multi-pole, Square Connector Socket Units with a Terminal Block with M3.5 Screws
XW2B-[][]X5

XW2B (Standard-type) Dimensions 11
XW2B (Standard-type) Dimensions 12

Board I/O Units with a Terminal Block with M3.5 Screws
XW2B-40F5-P

XW2B (Standard-type) Dimensions 13
XW2B (Standard-type) Dimensions 14
