Solid State Relays
last update: April 12, 2017
Isolation | Zero cross
function |
Indicator | Rated output load | Rated input voltage
(See note 1, 2.) |

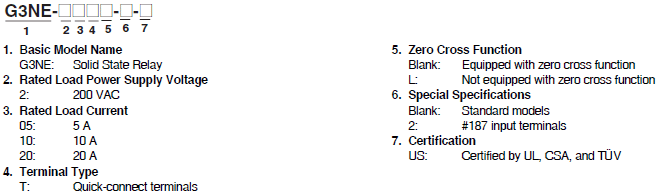

Model |
---|---|---|---|---|---|
Phototriac | Yes | No | 5 A at 100 to 240 VAC | 5VDC | G3NE-205T-US DC5
G3NE-205T-2-US DC5 |
12VDC | G3NE-205T-US DC12
G3NE-205T-2-US DC12 |
||||
24VDC | G3NE-205T-US DC24
G3NE-205T-2-US DC24 |
||||
10 A at 100 to 240 VAC | 5VDC | G3NE-210T-US DC5
G3NE-210T-2-US DC5 |
|||
12VDC | G3NE-210T-US DC12
G3NE-210T-2-US DC12 |
||||
24VDC | G3NE-210T-US DC24
G3NE-210T-2-US DC24 |
||||
20 A at 100 to 240 VAC | 5VDC | G3NE-220T-US DC5
G3NE-220T-2-US DC5 |
|||
12VDC | G3NE-220T-US DC12
G3NE-220T-2-US DC12 |
||||
24VDC | G3NE-220T-US DC24
G3NE-220T-2-US DC24 |
||||
No | 5 A at 100 to 240 VAC | 5VDC | G3NE-205TL-US DC5
G3NE-205TL-2-US DC5 |
||
12VDC | G3NE-205TL-US DC12
G3NE-205TL-2-US DC12 |
||||
24VDC | G3NE-205TL-US DC24
G3NE-205TL-2-US DC24 |
||||
10 A at 100 to 240 VAC | 5VDC | G3NE-210TL-US DC5
G3NE-210TL-2-US DC5 |
|||
12VDC | G3NE-210TL-US DC12
G3NE-210TL-2-US DC12 |
||||
24VDC | G3NE-210TL-US DC24
G3NE-210TL-2-US DC24 |
||||
20 A at 100 to 240 VAC | 5VDC | G3NE-220TL-US DC5
G3NE-220TL-2-US DC5 |
|||
12VDC | G3NE-220TL-US DC12
G3NE-220TL-2-US DC12 |
||||
24VDC | G3NE-220TL-US DC24
G3NE-220TL-2-US DC24 |
Model | Applicable SSR |
---|---|
R99-12 FOR G3NA | G3NE |
The following heat sinks are thin and can be DIN-track mounted.
See Dimensions for details.
Model | Applicable SSR |
---|---|
Y92B-N50 | G3NE-205T(L)(-2)-US/-210T(L)(-2)-US |
Y92B-N100 | G3NE-220T(L)(-2)-US |
